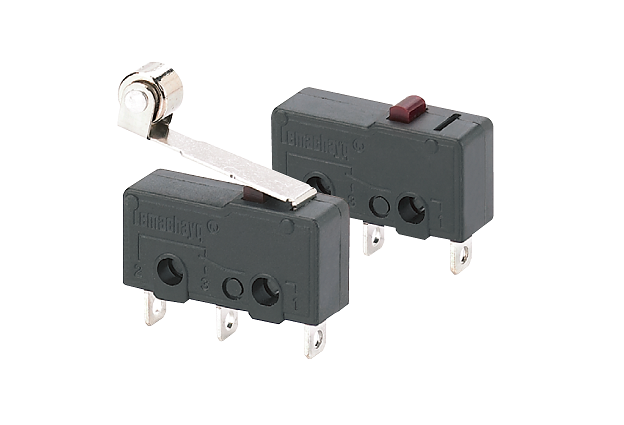

小型微動開關又叫小型靈敏開關,是-種開關的觸點間距比較小由施壓促動的小型快速轉換開關。工作原理是：外機械力通過傳動元件將力作用于動作簧片上,并將能量積聚到臨界點后,產生瞬時動作,使動作簧片末端的動觸點與定觸點快速接通或斷開。
小型微動開關的特點
1.超小型、輕便、高精度。
2.可使用通用小螺釘的M2mm型。
3.采用同時成形端子和帶基準距的構造,使焊錫、助焊劑難以侵入開關內部。
4.還備有適用于微小電壓電流負載的小功率電路型。
5.自立型端子,便于安裝到印刷板上。開關主體相對于1.2~1.6mm的印刷板自立。
6.還備有印刷板右彎角端子和左彎角端子系列。
7.符合RoHS指令。
小型微動開關的使用注意事項
關于開關主體的固定
1,固定開關主體時,請使用M2的小螺釘在平滑面上以0.098N-m以下的扭矩進行固定。
2,請注意自由狀態下動作體不應直接對按鈕或者激勵器施加力量,使用時對于按鈕應在垂直方向上施加力量。
3,動作后的動作設定,以0.T.值的70[％]以上為標準。開關的情況下,請勿將動作體設定在動作限度位置上,以免沖擊所伴隨的開閉、過行程縮短壽命。
關于動作特性的變化
關于動作特性的變化,即使在動作特性規格值的+20[％]發生變化也不應引發故障。
關于焊接作業
手焊接的情況下,請使用帶溫度調節的電溫度320°Cmax.）在3秒內完成作業,并注意作業中不要在端子部上施加力量。
環境
請勿在對觸點產生惡劣影響、及存在腐蝕性氣體、硅等的場所,或塵埃較多的場所使用和保管。在微小電流、電壓下使用時,建議使用小功率電路型。
